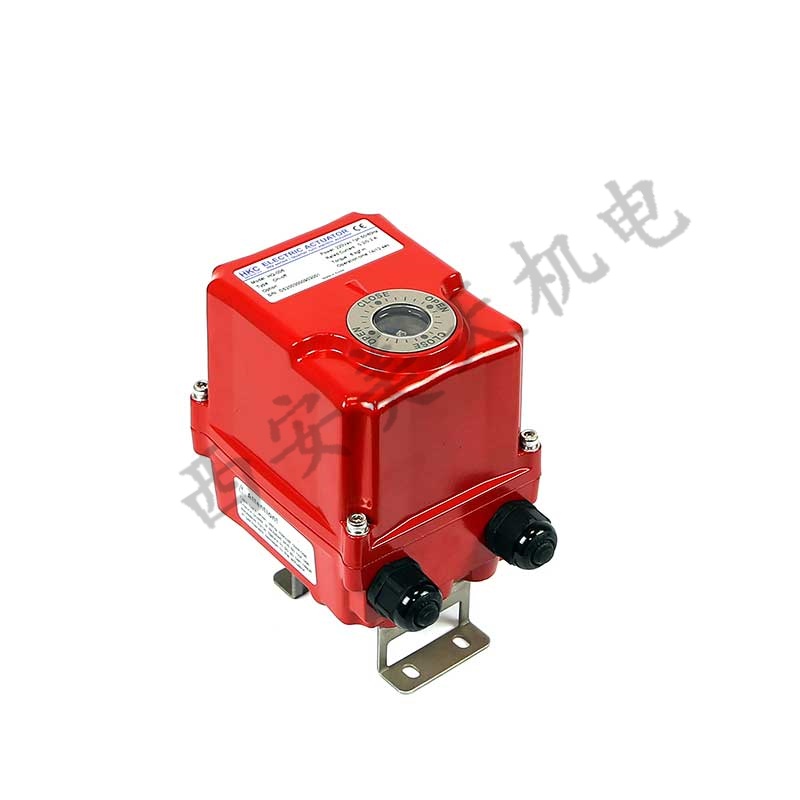

韩国HKC电动执行器部分转向HQ-006系列

产品介绍

HQ-006，电动部分回转致动器，设计用于小型旋转阀应用，如蝶阀、球阀和旋塞阀。

特点

-铝压铸，体积小，重量轻；

-高扭矩、低电流的可逆电机；

-手动杆；

-防爆(防爆IIB T4)选项；

-比例控制单元(PCU，调制)和本地控制单元(LCU)选项；

-MODBUS通信选项；

规格参数

材料：铝合金

围场：标准:防风雨外壳IP67

防水外壳:IP68 (10米，72小时)

防火外壳:防爆IIB T4 db

证书和批准：   IECEx (Ex db IIB T4 Gb)

ATEX (II 2G Ex db IIB T4 Gb)

KCs(防爆IIB T4 IP67/IP68)

CCC(前IIB T4英国)

RMRS型式认证

ABS类型认证

Türk Loydu型式认证

RINA型式认证

USCG测试批准

转矩：60纳米

力量：110/220伏交流电1相，50/60赫兹，10%

24伏直流电

24伏交流/直流

工作周期：S2(开关):30分钟(室温。，平均负载为最大值的50%。扭矩)

S4(调制):40% 800-1200次/小时(室温。，平均负载为最大值的50%。扭矩)

行进角度：标准:0-90

分机:0-120、135、180、270等。

操作时间(90)：14秒(50赫兹)，12秒(60赫兹)，

12秒(24伏直流和24伏交流/直流)*工作时间因所用扭矩而异。

环境温度：标准:-20至+70摄氏度

防火:-20至+60摄氏度

电缆入口：标准:2个PG13.5，2个PF1/2英寸，2个NPT1/2英寸，2个M20

防爆:2个NPT1/2英寸，2个M25

限位开关：4个SPDT (5个250伏交流电)

法兰(ISO 5211) ：标准:F03、F05、F07 (14毫米星形)

防爆:F04、F05、F07 (14毫米星形)

重量：标准:3.0千克

防爆:4.2千克

比例控制单元(调节):4.5千克

控制选项：PIU:电位计单元(0-1kω)

CPT:当前位置变送器(输出:4-20毫安直流电)

PCU:比例控制单元(输入/输出:0-10伏直流电或4-20毫安直流电)

MODBUS模块

本地控制选项：LCU-D:本地控制单元

LCU-Z: LED本地控制单元

颜色：红色RAL 3001

蓝色RAL 5005

黄色RAL 1033

灰色RAL 7046

浅灰色RAL 7035

格林（姓氏）；绿色的RAL 6034

其他的

纳米涂层 增强耐腐蚀性
