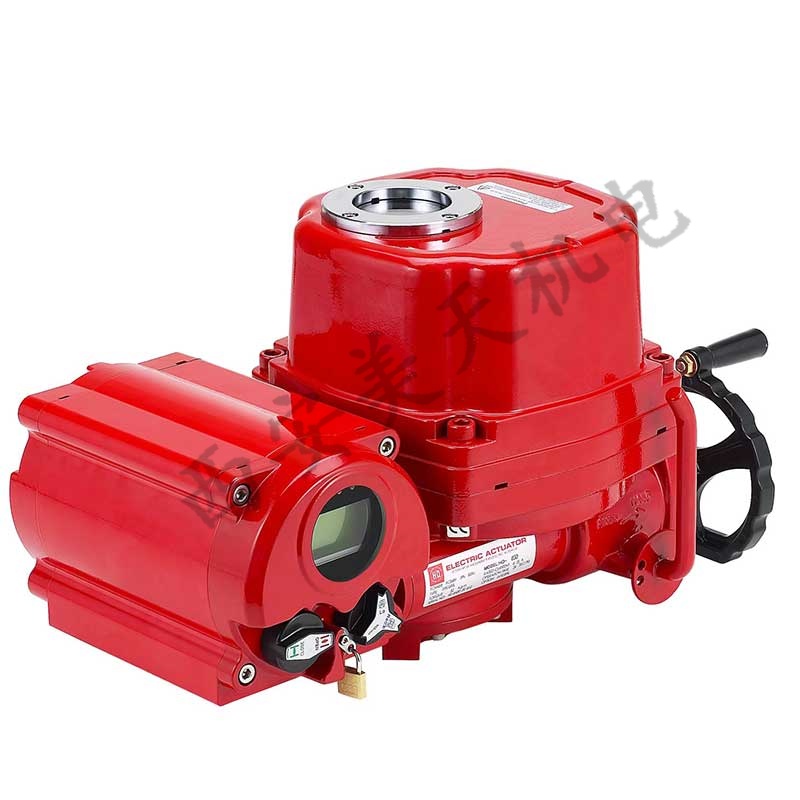

韩国HKC电动执行器HQ系列

产品介绍

HQ系列电动部分回转致动器设计用于旋转阀应用，如球阀、蝶阀和旋塞阀。自2013年以来，被列为世界级韩国产品，在全球市场份额很高。也有多种选择。

特点

-重量轻、坚固耐用，并具有高度的防腐蚀能力；

-可选择精确调制控制(250:1)；

-最大输出扭矩高达3000牛·米，直流电压为24伏；

-可选防爆(防爆IIB T4)和防尘防爆(防爆IIIC T135 C)外壳；

-IP68(最长10米，72小时)可选；

-通信(PROFIBUS、MODBUS、CANOpen)选项；

规格参数

材料：铝合金和球墨铸铁

围场：标准:防风雨外壳IP67，NEMA 4，4X，6

防水外壳:IP68 (10米，72小时)

防火外壳:防爆IIB T4 db

防尘防爆外壳:Ex TB IIIC T135°C

证书和批准： IECEx (Ex db IIB T4 Gb，Ex tb IIIC T135 C Db)

ATEX (II 2G Ex db IIB T4 Gb，II 2D Ex tb IIIC T135 C Db)

KCs(防爆IIB T4，防爆tD A21 IP6X，T135°C)

EAC (1 Ex db IIB T4 Gb X，Ex tb IIIC T135 C Db)

加空局(一级，1区，C、D组，T4；Ex d IIB T4英国)

CCC(防爆IIB T4 Gb，防爆tD A21 IP6X T135 C)

SIL 2；RMRS型式认证；ABS类型认证

Türk Loydu型式认证；RINA型式认证；USCG测试批准

转矩：80 ~ 9000纳米

力量：110/220伏交流电1相，50/60赫兹，10%

220/380/440/480伏交流电三相，50/60赫兹，10%

12伏直流电(HQ-008，010)

24伏直流电(HQ-008至HQ-300)

24伏交流电/直流电(HQ-008至HQ-300)

工作周期：S2(开关):30分钟

S4(调制):70% 800-1200次/小时(室温。，平均负载为最大值的50%。扭矩)

行进角度：标准:0~90

分机:0~120，135，180，270等。

环境温度：标准:-20至+70摄氏度

防火/防尘防爆:-20至+60摄氏度

低温:-60至+60摄氏度(EAC)

电缆入口：标准:2个PF3/4英寸(HQ-008到HQ-300)，2个PF3/4英寸+ PF 1英寸(HQ-350到HQ-900)

防火/防尘防爆:2个NPT3/4”或2个M25

限位开关：标准:2个SPDT (16安250伏交流电)(HQ-008，010)，4个SPDT (16安250伏交流电)(HQ-015至900)

附加限位开关(ALS): +2 x SPDT

扭矩开关：标准:2个SPDT (16安250伏交流电)(HQ-008，010除外)

附加扭矩开关(ATS): +2个SPDT(HQ-008，010除外)

小型取暖器：HQ-008，010: 5 W

HQ-015至HQ-900: 10 W

控制选项：PIU:电位计单元(0-1kω)

CPT:当前位置变送器(输出:4-20毫安直流电)

PCU:比例控制单元(输入/输出:0-10伏直流电或4-20毫安直流电)

PROFIBUS DP接口模块

MODBUS模块

CANopen模块

本地控制选项：LCU-Z: LED本地控制单元

LCU-B: LED本地控制单元(集成开关)

LCU-C: LCD本地控制单元(集成开关、自动鉴相器、独立接线盒)

RBP:用于紧急故障安全操作的可充电电池组

LCU-B(EX):防爆LED本地控制单元(集成开关，Ex db IIB T4，Ex tb IIIC T135 C Db)

LCU-2B(EX):防爆LED本地控制单元(集成开关、独立接线盒、Ex db IIB T4、Ex tb IIIC T135 C Db)

LCU-C(EX):防爆LCD本地控制单元(集成开关、自动鉴相器、Ex db IIB T4、Ex tb IIIC T135 C Db)

LCU-2C(EX):防爆LCD本地控制单元(集成开关、自动鉴相器、独立接线盒、Ex db IIB T4、Ex tb IIIC T135 C Db)

其他的：防火执行器(1050摄氏度/ 50分钟，250摄氏度/ 150分钟)

颜色：红色RAL 3001

蓝色RAL 5005

黄色RAL 1033

灰色RAL 7046

浅灰色RAL 7035

格林（姓氏） 绿色的RAL 6034

其他的

纳米涂层增强耐腐蚀性
