韩国永泰YTC智能阀门定位器YT-3300系列

产品介绍

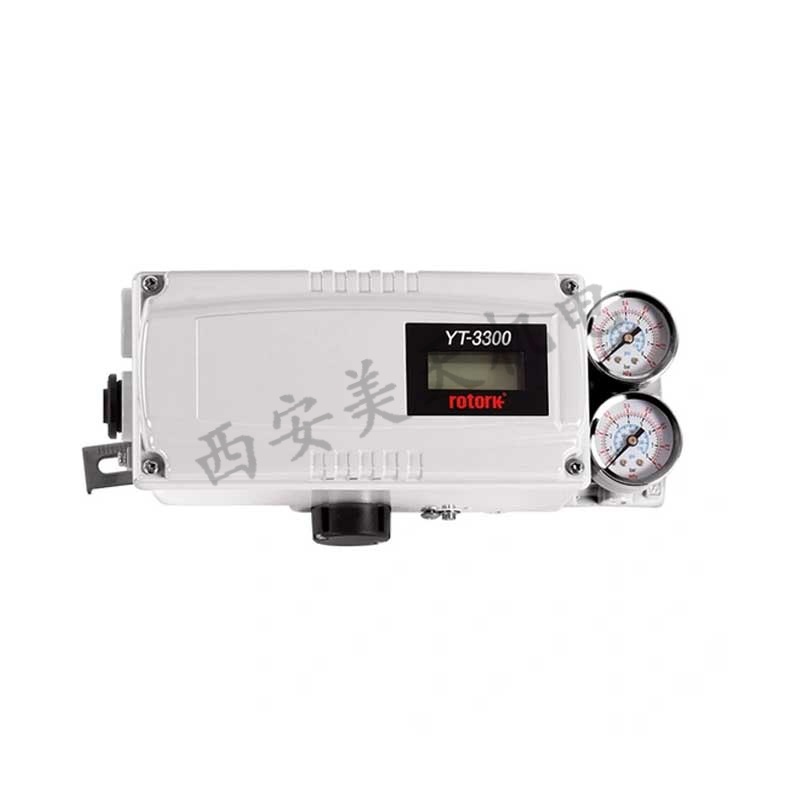

智能阀门定位器YT-3300LSZ1201S是‌韩国永泰（YTC）‌ 生产的一款高性能智能阀门定位器，常与‌罗托克（ROTORK）‌ 等品牌的执行机构配套使用，这款定位器的核心作用是接收来自控制器（如PLC或DCS）的4~20mA电流信号，将其转换为气动信号，驱动调节阀实现精准定位。

特点

-采用喷嘴挡板结构力矩马达，加强了抗粉尘，水分，油污的能力；

-产品外部装有液晶屏（LCD），因此可以在现场直接确认定的状态；

-通过HART通讯，可以获得阀门的各种位置信息；

-可添加阀位输出模块，反馈阀门的开度；

-可任意设定线性，快开，等百分比等流量特性；

-通过产品上的按钮可方便调整PID参数，也可设定16个点来实现特殊流量曲线；

-具有防护功能(IP66)；

规格参数

输入信号：4-20 mA DC

供应压力：0.14至0.7MPa/1.4至7 bar/20至102 ps

行程：直行程型式10至150 mm (0.4至6”)；  角行程型式55至110°；

阻抗：最大5000@20 mA DC

气源接口：R ¼、 ¼ NPT.G ¼

工作温度：准型型式低温型-30至+85℃(-22至+185℉）；低温型温度模式-40至+85C(-40至+185°F)

线性度：+0.5% Fs.

滞后度：+0.5% Fs.

灵敏度：+0.2% Fs.

重复性：+0.3% Fs.

耗气量：低于 2 LPM (sup =0.14 Mpa)低于 0.07 CFM (sup =20 ps

流量：70 LPM (sup =0.14 MPa) 2.47 CFM (sup = 20 pS

输出特性：直行程，等百分比,快速打开,用户设置(5、21点)

材料：压铸铝；不锈钢316

防护等级：NEMA 4X.IP66 (不包含压力表)

通讯(选项)：HART (ver.7)Profibus PA!FF总线”

重量：2 kg (4.4 lb) ；5.1 kg (11.21b)

详细型号

YT-3300LSN5500S

YT-3300RSN1104S

YT-3300-R-S-I-4-4-2-0-S

YT-3300RSZ1521S

YT3300-R-D-N-5-5-2-1-S

YT3300-RDZ-1200S

YT3300-RDZ-1200S
