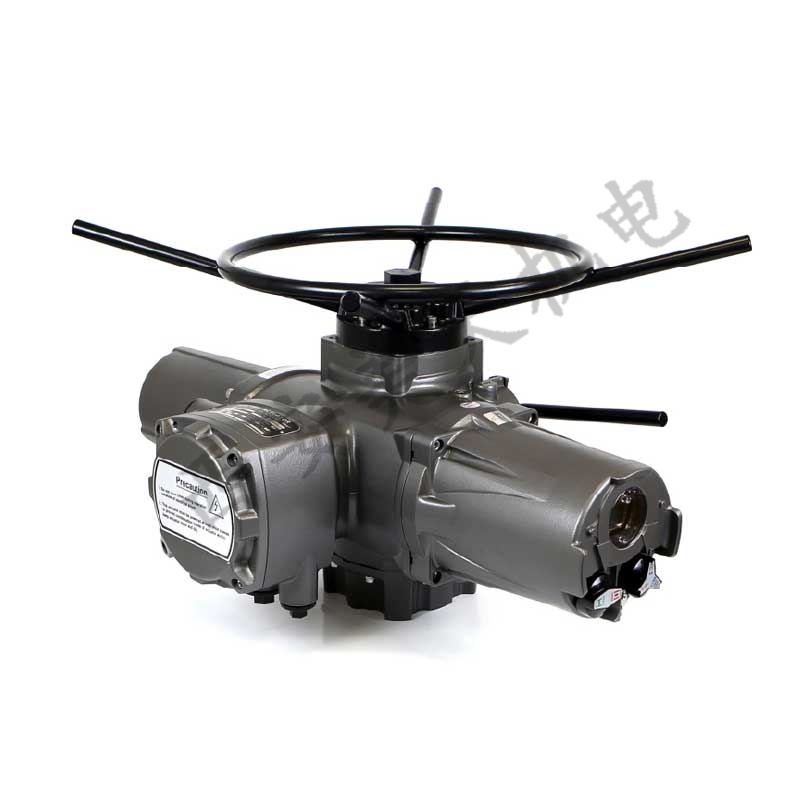

韩国HKC多圈电动执行器HM系列

产品介绍

HM系列电动多回转致动器设计用于多回转阀门应用，如截止阀。与齿轮箱结合，它也用于大尺寸直角回转阀，如球阀和蝶阀。

特点

-宽大的LCD窗口提供各种有用的信息，如阀门位置和扭矩；

-使用遥控器轻松设置；

-用于阀门诊断的部分冲程功能和水锤防护功能作为标准配置；

-可选择精确调制控制(500:1，基于1分钟操作时间)；

-防爆(防爆IIB +H2 T4)选项；

-IP68(最长10米，72小时)可选；

-通信(PROFIBUS、MODBUS)选项；

规格参数

材料：  铝合金(HM-004至HM-060)

           铝合金和球墨铸铁(HM-100至HM-300)

围场：  标准:防风雨外壳IP67

           防水外壳:IP68 (10米，72小时)

           防爆外壳:防爆db IIB T4 +H2

证书和批准： IECEx (Ex db IIB +H2 T4 Gb) ATEX(第二代2G Ex db IIB +H2 T4 Gb) KCs(前IIB +H2 T4) 东非共同体(1个Ex db IIB T4英国X) CCC(IIB和H2 T4联合王国除外) ABS类型认证 RMRS型式认证 SIL 2

转矩： 单相:25至450纳米 三相:35至3000纳米

力量：  110/220伏交流电1相，50/60赫兹，10%

           220/380/440/480伏交流电三相，50/60赫兹，10%

工作周期：  单相:S2(开-关)15分钟，S4(调节)25%，60～200次/小时(室温。，平均负载为最大值的50%。扭矩)

                   三相:S2(开关)30分钟，S4(调节)35%，60~200次/小时(室温。，平均负载为最大值的50%。扭矩)

环境温度：  标准:-20至+70摄氏度 防火:-20至+60摄氏度

                  低温:-60至+60摄氏度(EAC)

电缆入口：  标准:4个PF1英寸、1个PF1英寸(HM-004至HM-060)、4个NPT1英寸、1个NPT1英寸(HM-100至HM-300)

                   防爆:4个NPT1英寸，1个NPT1英寸

监控开关  标准:4个SPST (5个250伏交流电)

               选项:2016年8月12日x SPST (5安250伏交流电)

手控：    标准:可分离手动手轮

              选项:可分离齿轮箱手轮

控制选项：  CPT:当前位置变送器(输出:4-20毫安直流电)

PCU:比例控制单元(输入/输出:0-10伏直流电或4-20毫安直流电) PROFIBUS DP接口模块 MODBUS模块

本地控制选项： ASC:致动器主体和控制单元分离

其他的： 防火执行器(1050摄氏度/ 50分钟，250摄氏度/ 150分钟)

颜色：哑光灰色 M2.5

灰色 N6.5

其他的

纳米涂层 增强耐腐蚀性
