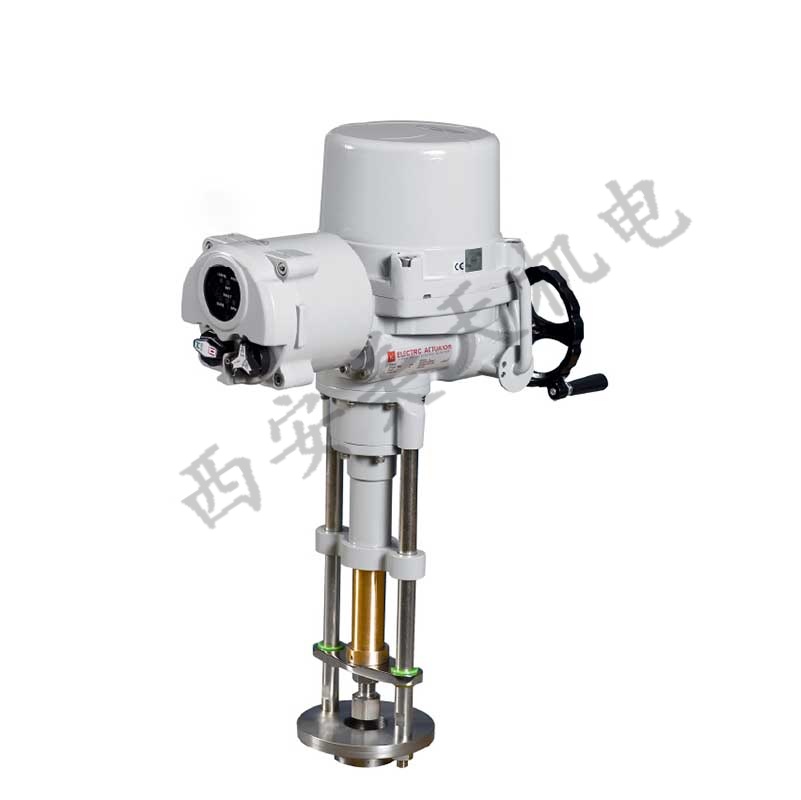

韩国HKC电动执行器线性HL系列

产品介绍

HL系列电动线性致动器设计用于线性阀门应用，如截止阀。

特点

-可选择精确调节控制(最大行程时300:1)；

-可选防爆(防爆IIB T4)和防尘防爆(防爆IIIC T135 C)外壳；

-通信(PROFIBUS、MODBUS)选项；

规格参数

材料：铝合金

围场：标准:防风雨IP67 防爆:防爆db IIB T4

防尘防爆:Ex TB IIIC T135°C

证书和批准 ：IECEx (Ex db IIB T4 Gb，Ex tb IIIC T135 C Db)

ATEX (II 2G Ex db IIB T4 Gb，II 2D Ex tb IIIC T135 C Db)

KCs(防爆IIB T4 IP67)

东非共同体(1个Ex db IIB T4英国X)

CCC(防爆IIB T4 Gb，防爆tD A21 IP6X T135 C)

输出力：5000至25000牛顿

力量：110/220伏交流电1相，50/60赫兹，10%

220/380/440/480伏交流电三相，50/60赫兹，10%

24伏直流电；24伏交流/直流

工作周期：S2(开关):30分钟(室温。，平均负载为最大值的50%。扭矩)

  S4(调节):40~70% 800~1200次/小时(室温。，平均负载为最大值的50%。扭矩)

环境温度：标准:-20至+70摄氏度

防火/防尘防爆:-20至+60摄氏度

低温:-60至+60摄氏度

电缆入口：标准:2个PF3/4英寸

防火/防尘防爆:2个NPT3/4”或2个M25

限位开关：HL-05KN、HL-07KN: 2个SPDT (16安250伏交流电)

HL-10KN至HL-25KN: 4个SPDT (16安250伏交流电)

强制开关：2个SPDT (16个250伏交流电)

小型取暖器：HL-05KN，07KN: 5瓦

HL-10KN至25KN: 10 W

控制选项：PIU:电位计单元(0-1kω)

CPT:当前位置变送器(输出:4-20毫安直流电)

PCU:比例控制单元(输入/输出:0-10伏直流电或4-20毫安直流电)

PROFIBUS DP接口模块

MODBUS模块

本地控制选项：LCU-B: LED本地控制单元(集成开关)

LCU-C: LCD本地控制单元(集成开关、自动鉴相器、独立接线盒)

RBP:用于紧急故障安全操作的可充电电池组

其他的：MSB:安装支撑底座和驱动杆

颜色：红色RAL 3001

蓝色RAL 5005

黄色RAL 1033

浅灰色RAL 7035

其他的

纳米涂层 增强耐腐蚀性
